工业转轮除湿设备的安装要求(三)

返回列表 来源: 发布日期: 2018.12.27

工业转轮除湿设备的安装要求(三)

在此前的发布了工业除湿设备安装要求(一)、(二)中讲到安装的场地、电气要求和冷水系统的安装要求。今天要讲的是另外一个很重要的:蒸汽管道安装要求

工业转轮除湿设备最重要的部分就是转轮,除湿原理就是依靠转轮的不断再生才能达到稳定、高效的的除湿效果。而转轮再生的实现是靠加热后的热空气带走转轮中的水分实现再生。现在一般加热方式有电加热和蒸汽加热。今天我们要讲的就是蒸汽加热方式中要工业转轮除湿设备的安装要求。

1. 工业转轮除湿设备对蒸汽的一般性要求

    除湿机蒸汽的使用场合包含不限于再生空气的加热、送风温度的调节。

   转轮除湿设备所需用的饱和蒸汽,应洁净无杂质,保证散热器畅通。

    转轮除湿设备采用的蒸汽散热器工作压力为0.40 MPa(表压)~0.45 MPa(表压)。

注意标签注意:蒸汽压力不超过0.5MPa(表压),当蒸汽压力超过该压力时,必须在散热器加装减压阀。

注意标签注意:蒸汽进入换热器前应设安全阀,安全阀动作压力整定值不大于0.55MPa(表压)。如压力超过安全值造成的换热器损坏,不在保修范围内。

      转轮除湿设备所需用的饱和蒸汽在标准工作压力0.40 MPa(表压)状态下,蒸汽含水量≤2.1kg/m3。为了保证蒸汽的含水量不超标,蒸汽输送水平直管段建议30米~50米布置一个疏水点(不只是安装一个疏水阀,而应该设置集水袋和疏水阀);当蒸汽垂直输送时,垂直管段的最低端安装蒸汽疏水阀组;各分汽缸也应安装蒸汽疏水阀组。

注意标签注意:过高的蒸汽含水量会严重缩短蒸汽散热器使用寿命。

    2.蒸汽进汽阀组的安装要求

蒸汽进汽阀组

⑴.蒸汽进汽采用比例调节阀自动控制:

        如图4-4,蒸汽进汽阀组由四只蒸汽截止阀、二只蒸汽过滤、一只蒸汽比例调节阀、一只蒸汽电动开关阀、压力表及蒸汽管路组成。 安装时,所有阀组管路的中心线应在同一水平面上。

       转轮除湿设备开机运行后,首先打开蒸汽电动开关阀,通过调节该开关阀前后的截止阀使再生温度处于70℃±10℃的范围内;延时启动比例调节阀,使实际再生温度围绕在目标再生温度附近运行。

注意标签注意:调试时当开关阀门和比例调节阀门全开时,实际再生温度不允许超过目标再生温度10℃。

    旁通阀组功能一:可在比例调节阀故障时单独使用;

    旁通阀组功能二,使用比例调节阀进行自动流量调节时旁通阀提供除湿机加热器最少的蒸汽流量,可有效地防止比例调节阀启停对散热器造成冲击。

    在有专人操作管理时,旁通阀组可减低配置而仅改为仅配置一只截止阀,但每次除湿机开机后应打开截止阀并调节开度使再生温度再生温度处于70℃±10℃的范围内。关机时应关闭该旁通截止阀。

    ⑵. 蒸汽进汽不采用比例调节阀自动控制:

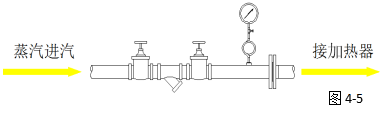

   蒸汽进汽示意图

 如图4-5,当蒸汽进汽不采用比例调节阀自动控制时,阀组由二只截止阀、一只蒸汽过滤器、压力表和蒸汽管道组成(当蒸汽总管安装过滤器时,二只截止阀、一只蒸汽过滤器可以简化成一只截止阀)。

    ⑶. 蒸汽冷凝水疏水阀组的安装要求

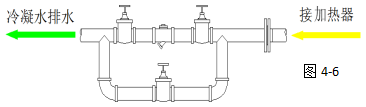

蒸汽冷凝水疏水阀

如图4-6,蒸汽冷凝水疏水阀组由三个蒸汽截止阀、一个疏水阀及蒸汽管路组成。

    安装时疏水阀组应符合以下要求:

    ①. 阀组的中心线应在同一水平面上;

    ②. 疏水阀应低于散热器排汽管0.5米以上;

    ③. 当冷凝水排水存在背压时,应选择允许相应背压的疏水器;

注意标签注意:严禁冷凝水排水管向上爬高!向上爬高造成冷凝水无法正常排出,开机时会造成水锤现象”,严重缩短蒸汽散热器的使用寿命。


以上内容为普瑞泰除湿编辑,如需转载活借用请注明出处!谢谢。
